DESIGNER: možnosti

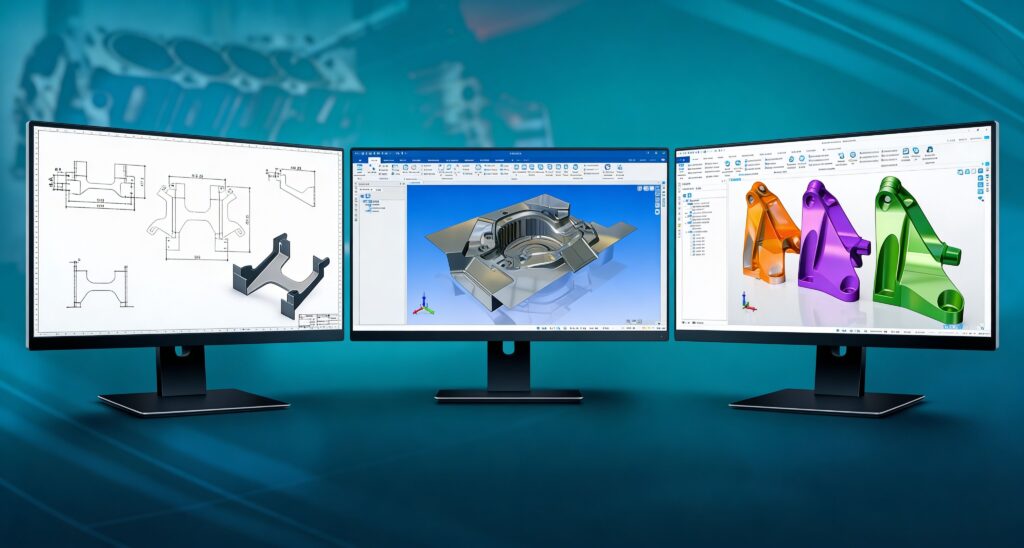

DESIGNER poskytuje komplexní řešení od reverzního inženýrství, modelování povrchů, těles, plechů, tvorbu 2D výkresů, přes makra a skriptování až po propojení se softwarem HEXAGON CAM.

Reverzní inženýrství

Díky možnostem reverzního inženýrství v programu DESIGNER mohou inženýři plynule přecházet od správy mračen bodů až po vytváření sítí, modelů povrchů a těles, a to vše v rámci jednoho návrhového prostředí, které zahrnuje plně funkční systém přímého modelování. Díky tomu mohou optimalizovat využití inteligentních dat a vytvořit kompletní digitální dvojče připravené pro výrobu.

2D do 3D

DESIGNER podporuje import 2D dat, jako jsou soubory DXF a DWG. Ty lze rychle a efektivně převést do vyrobitelných 3D modelů. Importovaná 2D data automaticky vytvářejí oblasti profilu náčrtu, což usnadňuje transformaci z 2D do 3D více než kdy dříve.

Plech

Specializovaný modul pro plechové díly v DESIGNER nabízí výkonné funkce, které umožňují přepracovat díly z objemových nebo plošných modelů na plechové díly připravené k výrobě. Zohledňuje výrobní parametry a poskytuje specializované nástroje pro výpočet všech požadovaných operací s plechy. Kombinace přímého modelování a cílené funkcionality pro plechy usnadňuje změnu umístění ohybů a úpravu rohových podmínek. Uživatelé mohou snadno identifikovat a opravit kolize rozšířením nebo zmenšením příruby, aby se zabránilo překrývání při rozkládání, a optimalizovat rozložené díly pro vnořování. Toto je jen několik výkonných funkcí modulu „DESIGNER Advanced Sheet Metal“.

Makra a skriptování

DESIGNER pomáhá zlepšit produktivitu prostřednictvím automatizace návrhu s využitím nahrávání a přehrávání maker. Makra zachycují uživatelské vstupy a ukládají je jako JavaScript. Tato makra lze poté přehrát a reprodukovat tak, co bylo zaznamenáno. Makra lze propojit a vytvořit tak automatizovaný pracovní postup. Lze opakovaně nahrávat a přehrávat několik příkazů. Pomocí této funkce mohou uživatelé vytvářet série modelů součástí stejného tvaru, ale různých velikostí. Skripty pak může uživatel upravovat a zavádět řízení toku, parametrické proměnné nebo složité funkce. Plný výkon moderního JavaScriptu lze využít k vytvoření vysoce přizpůsobitelného automatizačního prostředí.

Konstrukce elektrody

Volitelný modul DESIGNER, navržený inženýry s rozsáhlými zkušenostmi v oblasti výroby forem a zápustek, nabízí specializované a intuitivní funkce pro optimalizaci návrhu elektrod. Kombinace zjednodušené funkcionality elektrod, snadno použitelných příkazů pro přímé modelování a výkonných nástrojů pro povrchovou úpravu a reparaci znamená, že elektrody lze rychle extrahovat z importovaných modelů; to uživatelům umožňuje vytvářet jemnější detaily na dílech, které nelze obrábět tradičními frézovacími technikami.

Odkaz na software Hexagon CAM

DESIGNER poskytuje vylepšené propojení se softwarovými produkty Hexagon CAM, tj. EDGECAM /WORKNC/
SURFCAM/ALPHACAM/RADAN/MACHINING STRATEGIST. Pracovní postup propojující DESIGNER se softwarem CAM byl zjednodušen, což zajišťuje jednoduchý a automatizovaný proces.

Široká škála CAD rozhraní

DESIGNER umožňuje také importovat data z široké škály výměnných formátů, včetně souborů Parasolid, IGES, STEP, ACIS, DXF, DWG, STL a VDA, a také nativní data z CAD systémů, jako jsou Catia V4 a V5, Pro/ENGINEER a PTC Creo a Autodesk Inventor. Široká škála překladačů zajišťuje, že uživatelé mohou pracovat s daty téměř od jakéhokoli dodavatele. Snadno lze zpracovávat i velmi velké soubory a firmy pracující se složitými návrhy budou těžit z jednoduchosti, s jakou lze využívat CAD data jejich zákazníků.
